Principes généraux du fonctionnement
Une pompe à chaleur utilise de l’énergie électrique, mais à la différence des systèmes de production de chaleur à effet Joule, où l’énergie électrique est directement transformée en chaleur, cet équipement (appelé souvent PAC) utilise les principes de la thermodynamique pour son fonctionnement.
La thermodynamique, science des échanges de chaleur, décrit comment la chaleur et les autres formes d'énergie se transforment et se déplacent. Elle explique pourquoi la chaleur se déplace du chaud vers le froid, et comment une pompe à chaleur, en consommant un peu d'énergie, peut faire l'inverse.

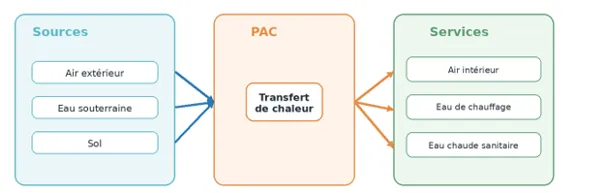

La pompe à chaleur transfère l’énergie disponible dans une source dite « froide » pour la restituer sous forme de chaleur vers un bâtiment ou un ballon d’eau chaude sanitaire.
L’énergie électrique utilisée sert à faire fonctionner un compresseur dans un cycle frigorifique qui va élever par compression la température d’un fluide gazéifier. Ce fluide, appelé fluide frigorigène, a la capacité de se vaporiser à la pression atmosphérique et à des températures basses. Une fois vaporisé , par compression et condensation, sa température s'élève et est cédée à l'installation.

Une pompe à chaleur est donc un équipement permettant un transfert de chaleur de l’air de l’eau ou du sol vers un ou des émetteurs, en ayant proportionnellement à la chaleur fournie à l’issue du transfert, une consommation d’électricité réduite.
Principales techniques mise en oeuvre selon l'équipement
PAC air/air : elle prélève l'énergie de l’air extérieur et la restitue par transfert à l’air intérieur, généralement par des unités intérieures
PAC air/eau : elle prélève l'énergie de l’air extérieur et cède la chaleur dans un circuit dédié à l'eau d’un circuit alimentant des radiateurs, un plancher chauffant ou d’autres émetteurs. La PAC air/eau peut produire de l’eau chaude sanitaire
PAC eau/eau et sol/eau : elles prélèvent l'énergie thermique dans l’eau (généralement souterraine mais cela peut aussi être un lac ou une rivière) ou dans le sol comme source "froide". Après le cycle dans la pompe à chaleur, la chaleur est restituée vers l'installation. Ces PAC sont dites géothermiques, par opposition aux PAC aérothermiques qui puisent l'énergie dans l'air extérieur. Leur rendement est meilleur car la source "froide" garde une température assez constante tout au long de l'année à la différence de l'air dont les variations de température l'hiver peuvent être importantes. L'exploitation de l'eau souterraine nécessite généralement des autorisations administratives et l'avis d'un hydrologue ou d'un bureau d'études.
Illustration de l'installation d'une PAC Géothermique prélevant la chaleur dans le sol
PAC hybride : elle associe une PAC et une chaudière, avec une régulation qui répartit leur fonctionnement selon les conditions et les besoins
Chauffe-eau thermodynamique : il s’agit d’une PAC dédiée à la production d’eau chaude sanitaire
Une PAC réversible désigne une PAC qui selon les usages a la capacité de produire de la chaleur ou du froid, mais le principe de fonctionnement reste identique et est basé sur le rôle que l'équipement va jouer pour faire le transfert de chaleur. En mode chauffage, la pompe à chaleur transfère l'énergie de l'extérieur vers l'intérieur. En mode refroidissement, c'est l'inverse qui se produit, le transfert se fait de l'intérieur vers l'extérieur produisant ainsi une baisse de la température intérieure.
